集裝箱起重機起升鋼絲繩脫槽的理論分析

發布時間：2019-12-12 11:36　文章來源：未知　文章作者：admin　點擊數：

0引言 隨著岸邊集裝箱起重機的大型化、高效化，碼頭用戶對起重機設備的安全、可靠以及維護成本提出了越來越高的要求。鋼絲繩卷筒脫槽作為起重機設備故障，當其發生時，需安排


0引言
     隨著岸邊集裝箱起重機的大型化、高效化，碼頭用戶對起重機設備的安全、可靠以及維護成本提出了越來越高的要求。鋼絲繩卷筒脫槽作為起重機設備故障，當其發生時，需安排大量的人力物力重新排繩，不僅影響起重機的裝卸效率，也降低了鋼絲繩的使用壽命以及設備的安全性。為提高生產率，節約成本，需對起重機產品設備進行系統的分析，找出鋼絲繩卷筒脫槽的原因，并根據理論分析，找出解決方案。

1起升機構的構造

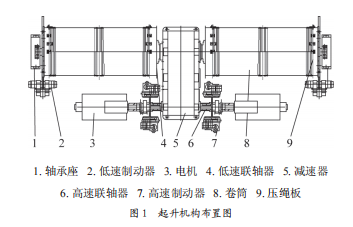

      起升機構的作用是實現集裝箱或吊具的升降運動，是集裝箱起重機最主要的工作機構。起升機構位于集裝箱起重機機房內（見圖1），由2臺交流變頻電機驅動，電機通過梅花型彈性聯軸器（高速聯軸器）與減速器輸入軸相連。兩個鋼絲繩卷筒通過兩個齒形卷筒聯軸器（低速聯軸器）與減速器輸出軸相連。高速聯軸器和卷筒聯軸器將電機產生的驅動力矩經減速器放大后傳遞到卷筒上，通過鋼絲繩纏繞系統提升或下降貨物。
除了以上基本配置，起升機構還配置有可靠的安全保護裝置，如限位裝置，安裝在卷筒軸承座上，以及鋼絲繩防亂繩裝置，安裝在卷筒底部的防亂繩擋桿。

2問題提出
     通過實際操作發現，鋼絲繩卷筒脫槽通常發生在空吊具、全速上升、緊停情況下。由于卷筒底部擋繩桿的作用，松弛的鋼絲繩在卷筒底部隨著繩槽滑移，并在卷筒端部靠近壓繩板處松池，此處是壓繩板的運動區域，不屬于卷筒底部擋繩桿保護區域。見圖2。
在使用過程中，鋼絲繩的受力狀況很復雜，如在吊裝時，鋼絲繩至少承受拉應力、與卷筒的彎曲應力、與卷筒相對滑動引起的摩擦力、因加載和卸載產生的沖擊力以及鋼絲間的擠壓力。復雜的工況，外部影響因素的不確定性，需基于系統本身，通過理論分析找出問題所在。

3參數設置及理論計算
3.1機構參數設置
隨著雙40英尺岸橋、吊具等技術的發展，提升載荷越來越大，提高了集裝箱起重機的生產效率，相應起升機構零部件的選型以及參數設置要求也越來越高，表從表2可以看出，緊停后，0s時（低速制動器開始動作前），角加速度僅受吊具系統鋼絲繩拉力影響，
0.1s時，低速制動器開始動作，角加速度由卷筒外鋼絲繩的拉力以及低速制動力矩決定，0.2s時，卷筒上鋼絲繩運行加速度為
（4.76-5.89/0.1=-11.3m/s3<-g表明由于低速制動器的影響，卷筒上纏繞的鋼絲繩速度降低比卷筒外用于提升的鋼絲繩速度降低得更快，此時鋼絲繩開始松繩。0.3s后，隨著高速制動器動作，1為按實例給出大載荷吊具下起升機構主要零部件參數。
起升系統發生故障緊停時，高、低速制動器同時動作，響應時間為緊停時高、低速制動器開始動作的時間。有些碼頭對制動器的制動距離有嚴格要求，通常制動器的選型比常規的要大。
3.2理論計算
從緊停開始到機構完全停止，所需時間以及卷筒上鋼絲繩運行距離理論計算過程及結果見表2。角加速度由高、低速制動力矩決定，卷筒上鋼絲繩加速度更大，松繩也越來越多。經0.451s起升機構停止動作，此時纏繞到卷筒上的鋼絲繩長度為1.835m。對于卷筒外提升吊具系統的鋼絲繩，從緊停開始到卷筒外鋼絲繩及吊具系統完全停止，所需時間以及鋼絲繩運行距離見表3。
從表3可以看出，緊停后，0~0.1s時，低速制動器開始動作，卷筒外的鋼絲繩隨卷筒一起做纏繞動作，即起升電機驅動卷筒，對鋼絲繩及吊具系統做提升動作，0.1s后，由于低速制動器作用，卷筒外提升吊具的鋼絲繩速度的降低慢于纏繞在卷筒上的鋼絲繩速度降低，導致開始在卷筒上慢慢形成松繩狀態，此時卷筒外提升吊對表2和表3的數據進行分析，得出鋼絲繩的松弛量為2.367m-1.835m=0.532m。以上結果表明制動器設定力矩的大小對松繩脫槽有很大影響，設定的制動力矩越大，雖然能保證系統制動距離會降低，但沖擊也越大，相應地脫槽也越明顯。可做進一步試驗來驗證制動力矩對松繩的影響：如僅起升機構單側高速制動器動作，提升空吊具緊停情況下，發現沒有明顯的鋼絲繩脫槽情況發生。

4結語
以上理論分析及試驗，驗證了起升系統上升緊停時，由于制動力矩過大、制動反應速度過快，起升鋼絲繩會向機房內竄，導致鋼絲繩在卷筒上脫槽。
基于以上分析，可增加帶限位的防松繩裝置，實時檢測卷筒上鋼絲繩的運行狀態，一旦松繩，限位裝置可及時提醒司機安全操作。不建議在卷筒底部安裝擋桿防具系統的鋼絲繩僅受重力加速度g的影響，由此可推導出卷筒外鋼絲繩的運行時間以及運行距離。卷筒外鋼絲繩的運行時間為0.701s，鋼絲繩運行距離為2.367m。松繩裝置，因?yàn)橐坏┌l(fā)生松繩，由于擋桿的作用，松弛的鋼絲繩會在卷筒上竄動，從出繩端竄動到壓繩板位置，增加了后續的排繩及維護工作。另外在保證提升系統安全操作的情況下，降低制動器的設定力矩，從而降低系統緊停時的沖擊，進一步降低系統故障的發生。
