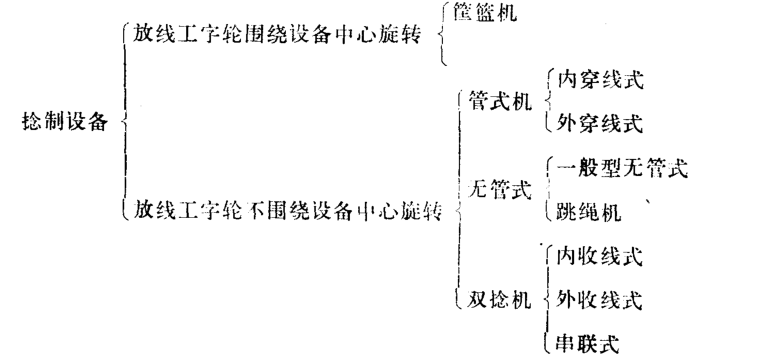

對目前普遍使用的管籃式捻股或捻繩機(簡稱能籃機)、管式捻股或捻繩機(簡稱管式機)、跳繩式捻股或捻繩機(簡稱跳繩機)及雙捻機四種型式,由于筐籃機、管式機及跳繩機的檢制機體每轉動一周僅能使股或繩產生一個捻距,故可稱為單捻設備;而雙松機每轉動一周可捻制兩次。
1.管籃機
管籃機主要用于捻繩,筐籃式捻股機目前已很少使用。管籃機在捻制時放線工字輪圍繞設備中心轉動,轉動慣量大,限制了設備的轉速及生產率,但是較低的轉速可使論繩時股絕變形充分,捻制后的鋼繩緊、內應力小、質量較好;又由于放線工字輪能翻身,故可用于捻制密封鋼絲繩、異形股鋼絲繩及同向捻鋼絲繩。
2.管式機
爺式機主要舊來捻股及捻制中細規格的鋼絲繩。管式機捻制時其放線工字輪不繞設備中心轉動,轉動慣量較管籃機小,轉速較高,其生產·般是筐籃機的3~l0倍,是目前應用最廣泛的捻制設備。但是管式機論繩時股的變形時間短,加之一般管式機的放線工字·輪不能翻身,故不適宜捻制粗規格鋼絲繩及同向捻鋼絲繩。
管式機筒體的轉動慣暈較大,不宜提高轉速及加大放線工字輪的容暈,因?yàn)樘岣咿D(zhuǎn)速后終會給簡體的支承、支承裝置的潤滑、散熱及筒體的制動等帶來一系列問題。
3.跳繩機
跳繩機是在管式機的基礎上發展起來的新型捻制設備,其采用對稱的弓體取代了管式機的簡體,從而減小了捻制機體的轉動慣量,使其轉速較管式機提高了一倍,起動、制動方使,支承軸承的尺寸也得以減小。但由于單線需從轉子中心穿過,致使穿線困難,故放線工字輪的個數目前最多僅有12個,僅適用于捻制7~12絲股及6股鋼絲繩。
4.雙捻機
雙捻機在電線電纜生產及鋼絲繩麻芯的生產中早已使用,其特點是轉體每轉動一周,可進行兩次捻制,這樣可在不提高設備轉速的情況下成倍地提高生產率,1973年美國和·
些淡洲國家開始在細規格線接觸股繩和鋼簾線的生產中采用雙捻機,雙捻機具有生產率高、占地面積小等優點,是一種極有發展前途的捻制設備。
目前國內鋼絲繩生產主要采用管式機和筐籃機,進入80年代后相繼從國外引進了跳繩機和雙捻機并進行了消化移植,從而使我國論制設備的種類和水平發生了較大的變化。
